软水机适配阀

旁通隔离阀

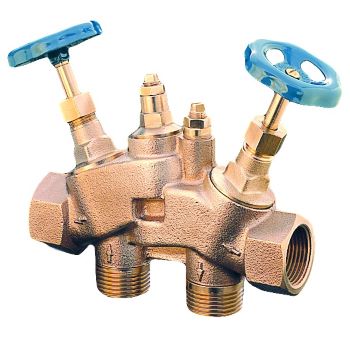

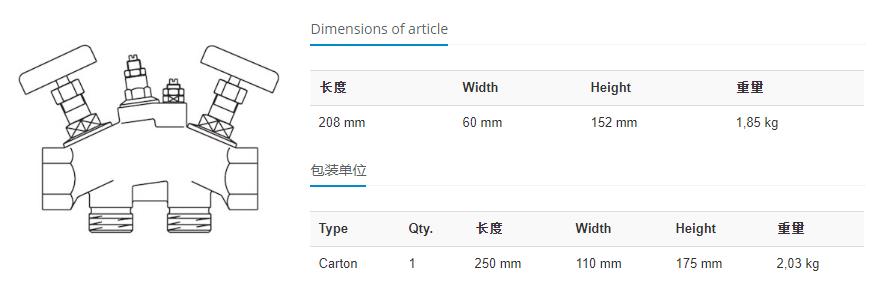

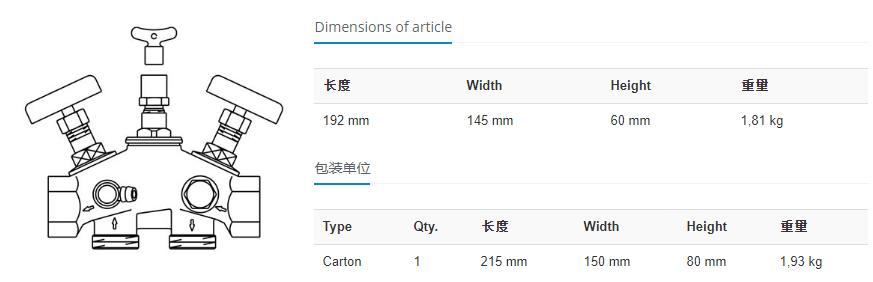

1.旁通关断阀 DN 25, Rp 1 x Rp 1,带关断阀，排水口，锁定阀帽  尺寸：25

旁通关断阀青铜材质，带排水口，带G ¼ 及G ½排水装置。应用于生活水软化，PN10。具有集成旁路混合阀装置。最高工作温度：90℃
oven@Material:
尺寸: DN 25
最高工作压力: 10 bar

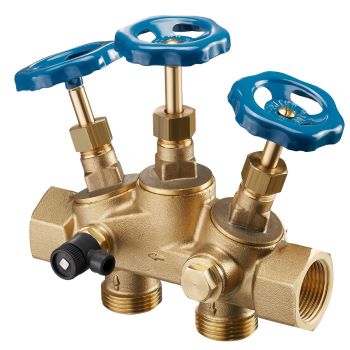

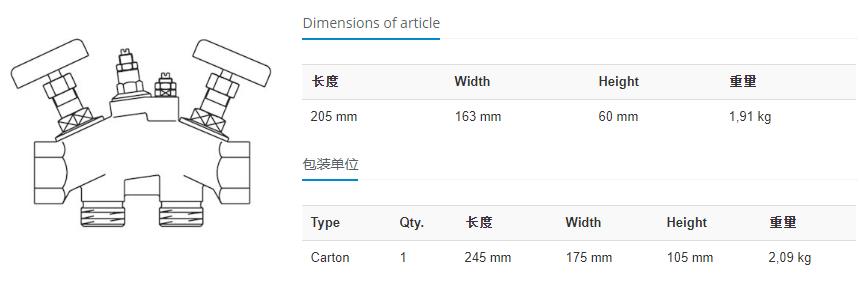

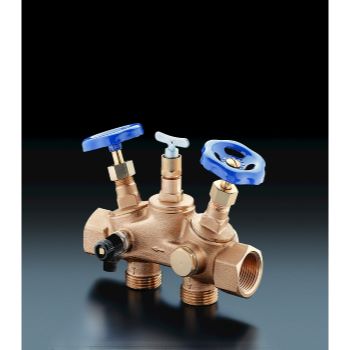

2.旁通关断阀 DN 25, Rp 1 x Rp 1,带关断阀，排水口，手轮  尺寸：25

旁通关断阀青铜材质，带排水口，带G ¼ 及G ½排水装置。应用于生活水软化，PN10。具有集成旁路混合阀装置。最高工作温度：90℃
oven@Material:
尺寸: DN 25
最高工作压力: 10 bar
最高工作温度: 90 °C

(Accessories for bypass isolating valve and bypass mixing valve DN 25)

旁通隔离阀和旁通混合阀配件

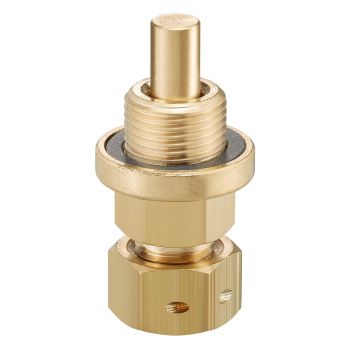

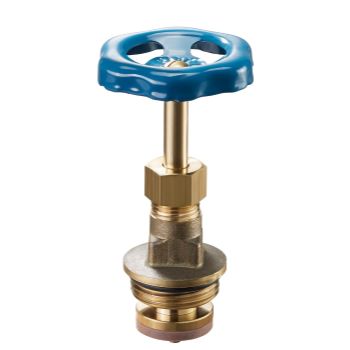

1.阀帽 适配旁路关断/混合阀DN25，平面密封阀盖

2.阀帽 适配旁路关断/混合阀DN25，带O型圈

oven@Material:

(外形尺寸图例1)

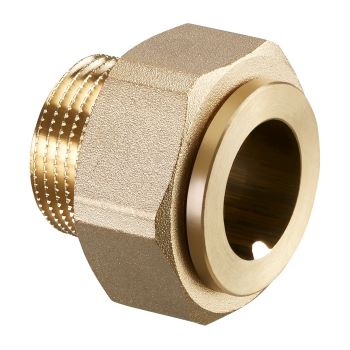

3.耦合 DN 25, G 1¼ x R 1
尺寸: DN 25

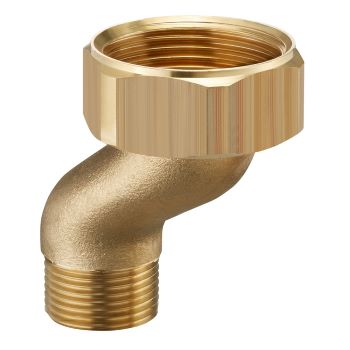

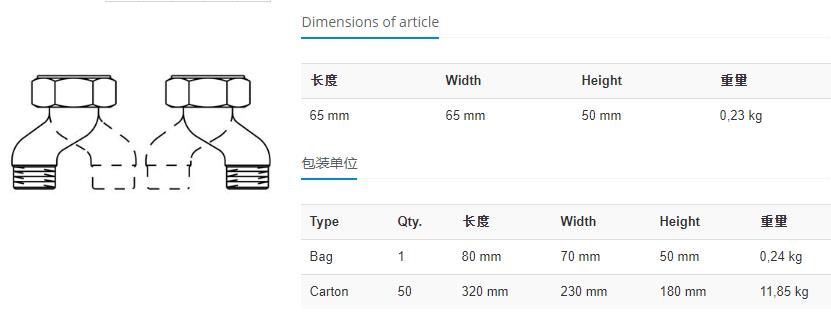

4.S型耦合 DN 20, G 1¼ x G ¾

尺寸: DN 20
5.S型耦合 DN 25, G 1¼ x G 1

尺寸: DN 25


(

外形尺寸图例4)

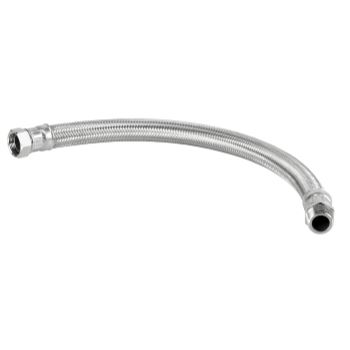

6.软管WA-NIRO DN 25, G 1 (螺纹) x G 1 (外螺纹), 长600 mm

尺寸: DN 25

旁通混合阀 DN 25

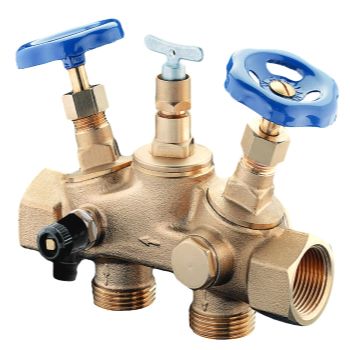

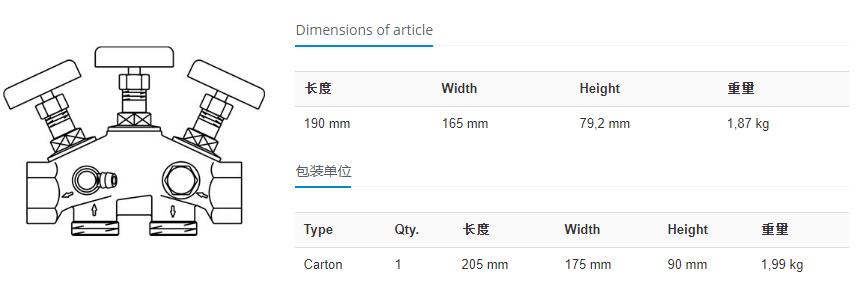

1.旁通混水阀 DN 25, G 1 x G 1 (外螺纹), 带关断阀

用于连接软水的带关断功能的旁通混水阀。青铜阀体，生活水软水，PN10。额外需要两个连接器或者软管。最高工作温度：90℃

oven@Material: 青铜

尺寸: DN 25

最高工作压力: 10 bar

2.旁通混水阀 DN 25, G 1 x G 1 (外螺纹), 带关断阀

用于连接软水的带关断功能的旁通混水阀。青铜阀体，生活水软水，PN10。额外需要两个连接器或者软管。最高工作温度：90℃

oven@Material: 青铜

尺寸: DN 25

最高工作压力: 10 bar

备件

3.阀帽 适配旁路关断/混合阀DN25，平面密封阀盖

4.阀帽 适配旁路关断/混合阀DN25，带O型圈

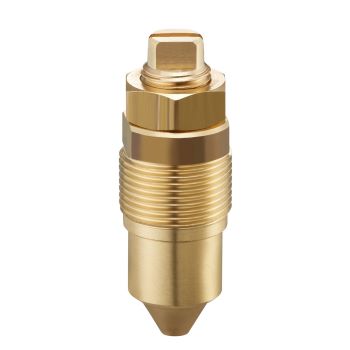

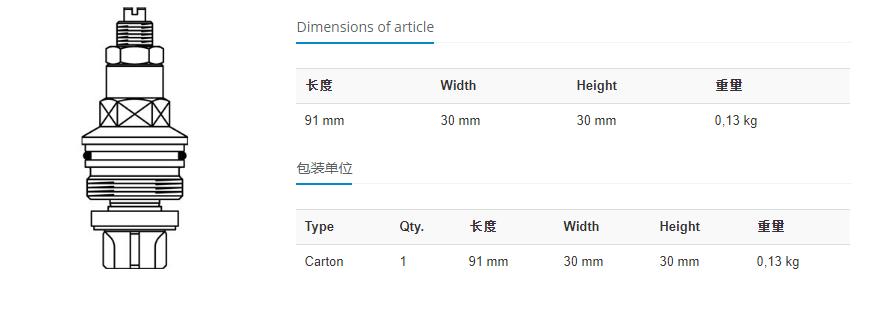

5.调节阀帽 适配旁路混合阀DN 25，用于设置高流量

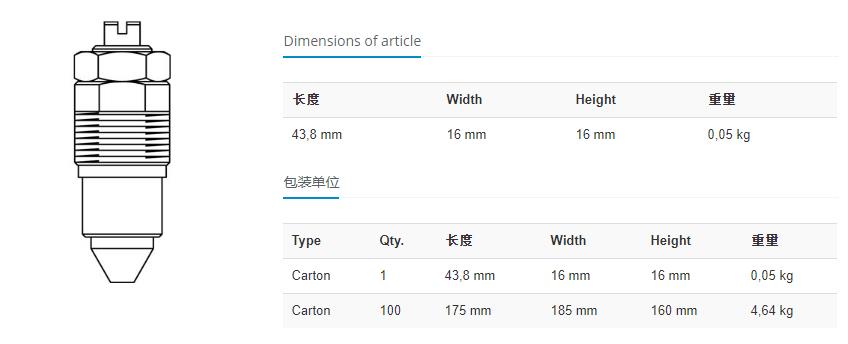

6.调节阀帽 适配旁路混合阀DN 25/DN32，用于设置高流量

旁通混合阀 DN 32

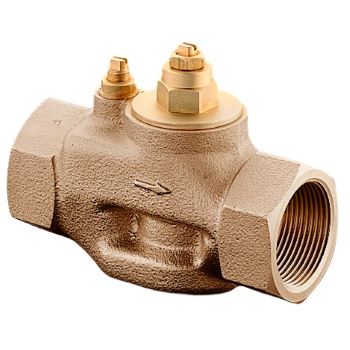

旁通混水阀 DN 32, G 1¼,工业安装  尺寸：32

工业安装用旁通混水阀。青铜阀体，黄铜阀盖。生活水软水，PN10。最高工作温度：90℃

oven@Material:
尺寸: DN 32

最高工作压力: 10 bar

备件

1.调节阀帽 适配旁路混合阀DN32，用于设置高流量

2.调节阀帽 适配旁路混合阀DN 25/DN32，用于设置高流量

旁通混合阀 DN 50

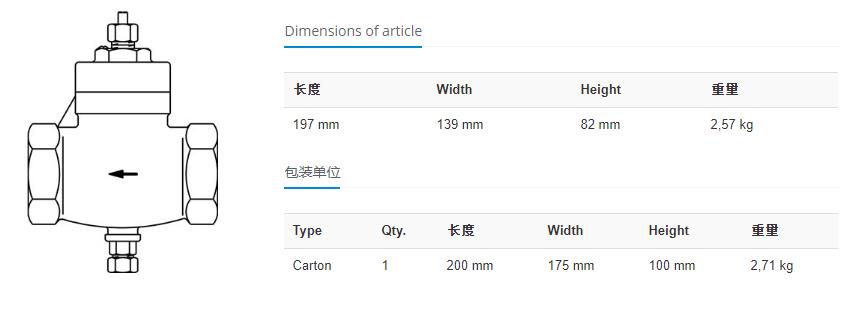

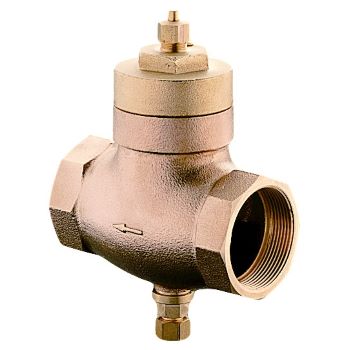

旁通混水阀 DN 50, G 2, 工业安装  尺寸：50

工业安装用旁通混水阀。青铜阀体，黄铜阀盖。生活水软水，PN10。最高工作温度：90℃

oven@Material:
尺寸: DN 50

最高工作压力: 10 bar

备件

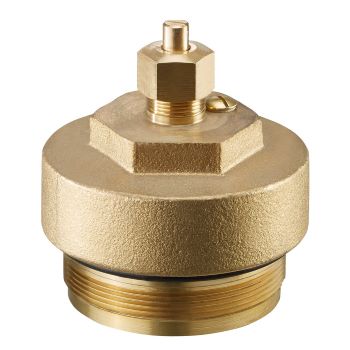

阀帽 适配旁路混合阀DN50,调整主轴

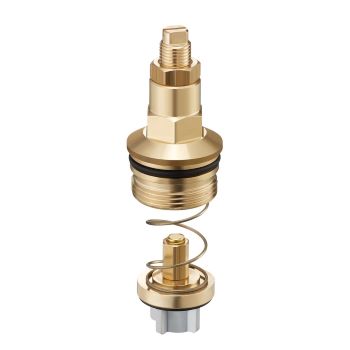

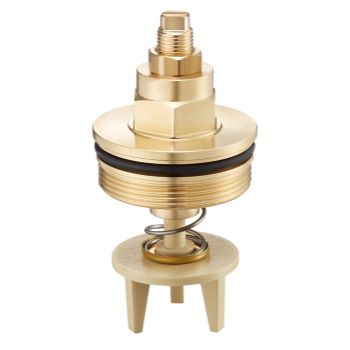

调节装置 适配旁路混合阀DN50,带膜片和弹簧

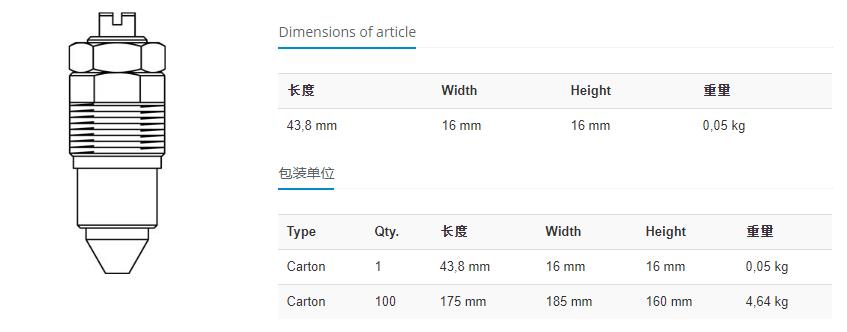

调节螺钉 适配旁路混合阀DN50，可设置低流量
