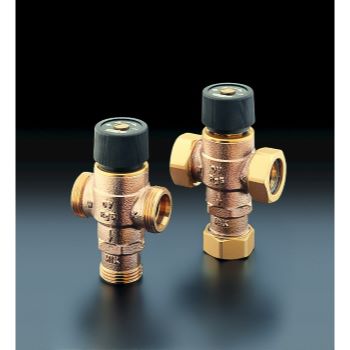

"Brawa-Mix" Thermostatic mixing valves（“ brawa-mix”恒温混合阀)

Brawa-Mix

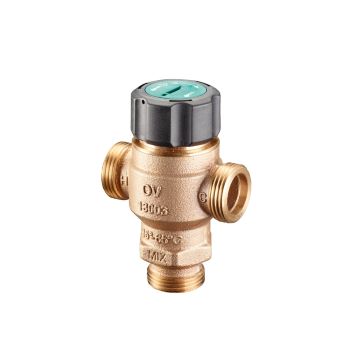

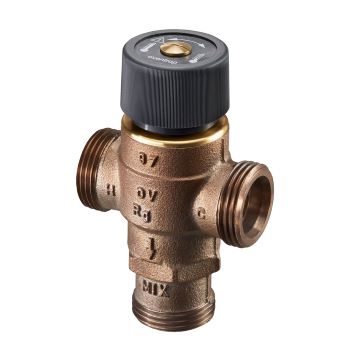

1.生活热水恒温混水阀"Brawa-Mix" DN 20, G 1 x G 1 x G 1, 青铜，具有防烫伤功能   尺寸：20

2.生活热水恒温混水阀"Brawa-Mix" DN 25, G 1¼ x G 1¼ x G 1¼, 青铜，具有防烫伤功能   尺寸：25

3.生活热水恒温混水阀"Brawa-Mix" DN 32, G 1½ x G 1½ x G 1½, 青铜，具有防烫伤功能   尺寸：32

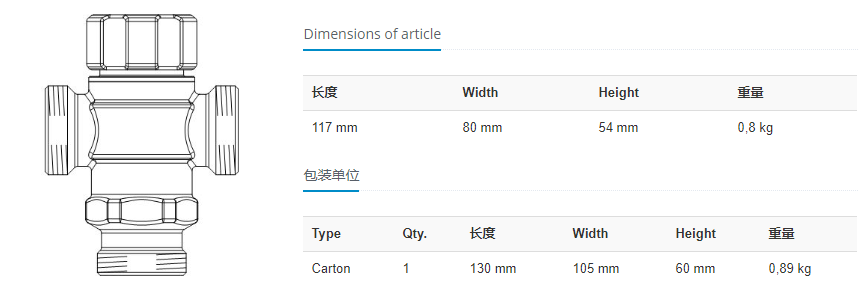

外形尺寸图（图1）

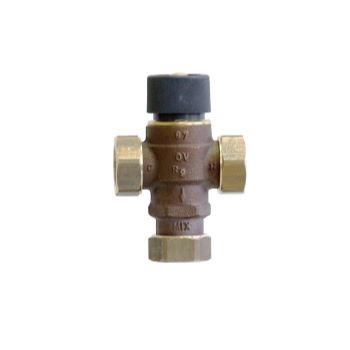

4.生活热水恒温混水阀"Brawa-Mix" DN 20, G 1 x G 1 x G 1, 青铜，带螺母，具有防烫伤功能    尺寸：20

外形尺寸图（图4）

5.生活热水恒温混水阀"Brawa-Mix" DN 20, G 1 x G 1 x G 1, 青铜，无螺母，具有防烫伤功能

（恒温混合阀“ brawa-mix” ，具有生活用水温度的无限可调限制，符合节能指令，混合通道内设有高灵敏度的膨胀元件。 青铜阀体，黄铜部件，防脱锌。 通过转动手轮设定混合水温度，具有“故障安全”功能。 没有项圈，控制范围: 35 °C -50 °C）

oven@Material: 青铜
最高工作压力: 10 bar
最高工作温度: 90 °C

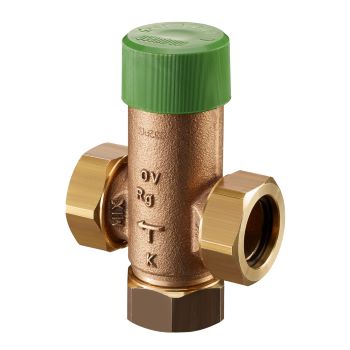

6.生活热水恒温混水阀"Brawa-Mix" DN 20, G 1 x G 1 x G 1,青铜，无螺母，30-70℃，无防烫伤功能

生活热水恒温混水阀"Brawa-Mix" DN 20, G 1 x G 1 x G 1,青铜，无螺母，30-70℃，无防烫伤功能
oven@Material: 青铜
最高工作压力: 10 bar
最高工作温度: 90 °C


7.生活热水恒温混水阀"Brawa-Mix" DN 20, G 1 x G 1 x G 1,青铜，无螺母，30-70℃，无防烫伤功能

生活热水恒温混水阀"Brawa-Mix" DN 20, G 1 x G 1 x G 1,青铜，无螺母，30-70℃，无防烫伤功能

oven@Material: 青铜

最高工作压力: 10 bar
最高工作温度: 90 °C

配件

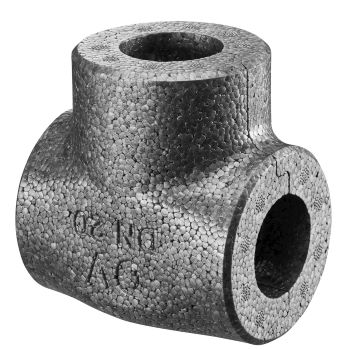

1.保温壳 适配混水阀"Brawa-Mix"，DN20

2.保温壳 适配混水阀"Brawa-Mix"，DN25+DN32

发泡聚乙烯材质  符合德国建筑节能标准（EnEV）及DIN4102建筑材料要求


外形尺寸图（图1）

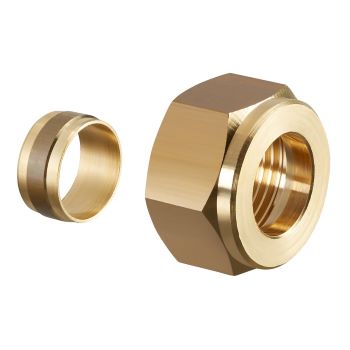

3.卡压接头 3个，15mm螺母

4.卡压接头 3个，18mm螺母

5.卡压接头 3个，22mm螺母

外形尺寸图（图3）

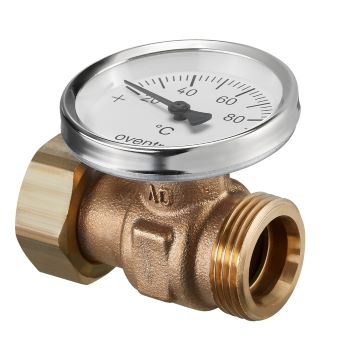

6.内置拨盘温度计 DN 20, G 1 x G 1, 长 74 mm   尺寸：20

7.内置拨盘温度计 DN 25, G 1¼ x G 1¼, 长 70 mm   尺寸：25

8.内置拨盘温度计 DN 32, G 1½ x G 1½, 长 81 mm   尺寸：32

内置拨盘温度计连接混水阀"Brawa-Mix"的混水出口，操作时替代温度计（直径63mm，显示范围20-80℃）

oven@Material: 青铜

最高工作压力: 10 bar

外形尺寸图（图6）

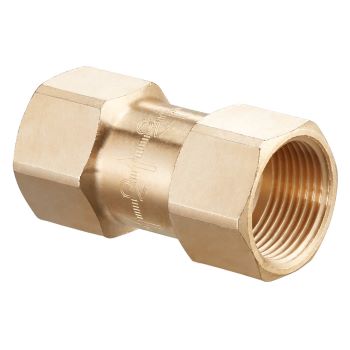

9.冷水控制 DN 20, Rp ¾ x Rp ¾, 长 61 mm   尺寸：20

10.冷水控制 DN 25, Rp 1 x Rp 1, 长 81 mm   尺寸：25

11.冷水控制 DN 32, Rp 1¼ x Rp 1¼, 长 91 mm   尺寸：32

冷水控制阀，应用于循环管。内置抗钙化的塑料部件。

oven@Material: 青铜

尺寸: DN 20

最高工作压力: 10 bar
最高工作温度: 95 °C

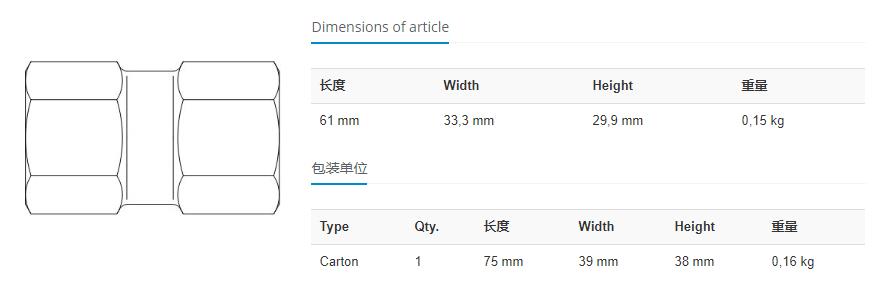

外形尺寸图（图9）

过滤器

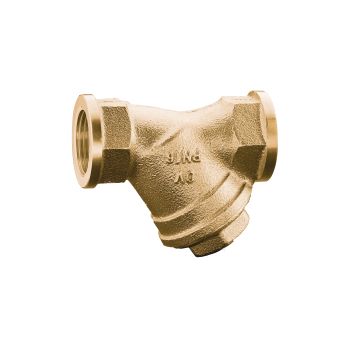

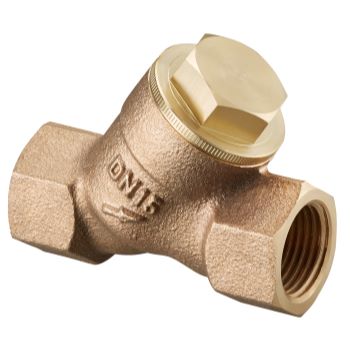

 1.Y型过滤器 PN25 DN 20, 带简易过滤网 0.6 mm, 青铜    尺寸 ：20   kvs值 ：7.80

2.Y型过滤器 PN25 DN 25, 带简易过滤网 0.6 mm, 青铜    尺寸 ：25   kvs值 ：13.40

3.Y型过滤器 PN25 DN 32, 带简易过滤网 0.6 mm, 青铜    尺寸 ：32   kvs值 ：23.90

过滤器,内螺纹，倾斜式阀体结构，垂直或者水平安装。过滤网可更换。

阀体：青铜，过滤网：不锈钢镀铬，阀盖：黄铜，100网孔/cm2网孔径：0.6mm

oven@Material: 表面层: 未镀

最高工作压力: 25 bar 最低工作温度: -10 °C 最高工作温度: 150 °C

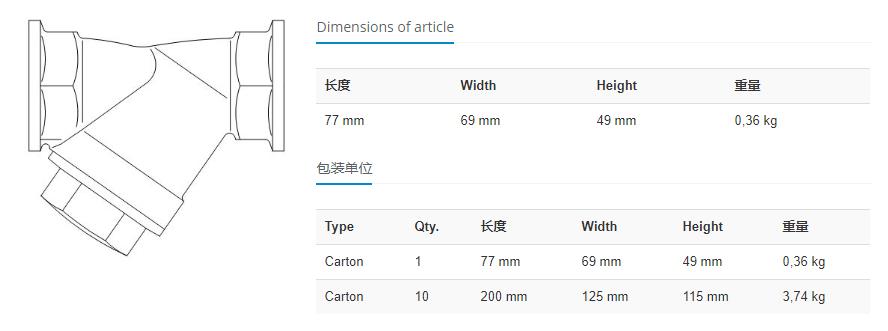

外形尺寸图（图1）
